RD-Hijshaak draaibaar 10 ton RD36
Producteigenschappen
Omschrijving

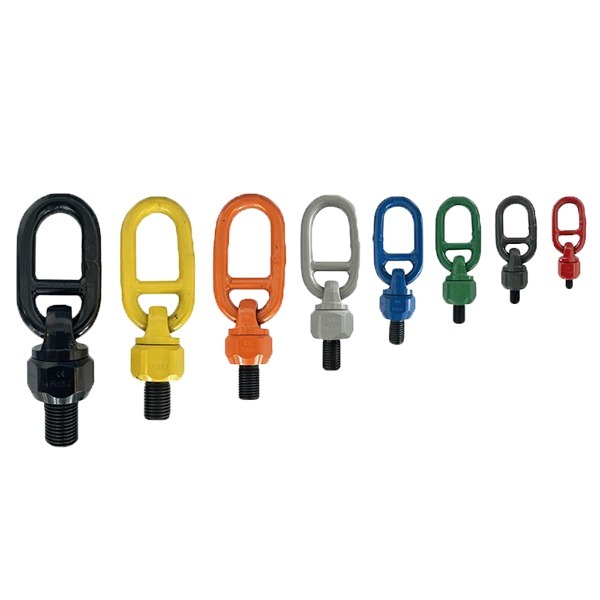

RD-Hijshaak THS3 10 ton RD36

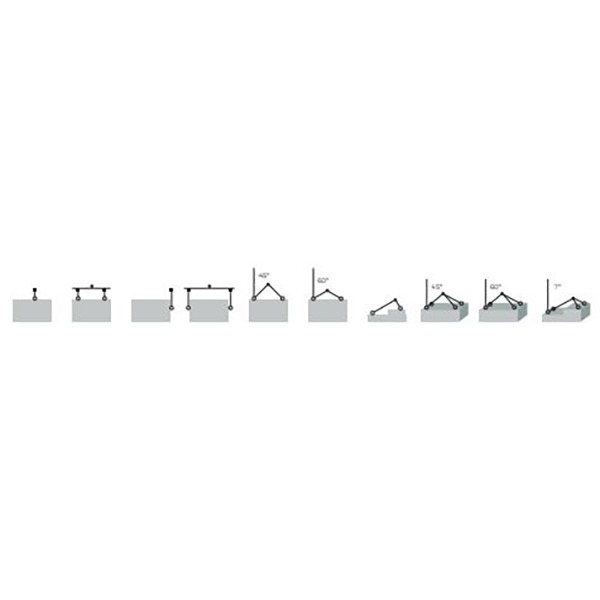

DRAADWARTELOOG – THS3 Het draadwarteloog kan worden gebruikt voor ankers met draadhulzen en is geschikt voor de meeste hijssituaties, met name voor draaien en kantelen.
Ze zijn geschikter voor draaien en kantelen dan hijssystemen van staaldraad en kunnen hergebruikt worden, mits ze regelmatig worden gecontroleerd. Als ze worden opgeslagen voor hergebruik, moeten ze volgens de plaatselijke voorschriften worden geïnspecteerd. De draadwarteloog THS3-ankers zijn gemaakt van hoogwaardig staal en zijn ontworpen met veiligheidsfactor 5.
Elk hijssysteem wordt individueel getest op 3 keer de werklast en wordt geleverd met een eigen uniek certificaat. Het draadwarteloog mag alleen aan het betonelement worden bevestigd en pas worden gebruikt nadat de betonsterkte 15 MPa heeft bereikt.
Het wordt meestal verwijderd nadat de betonelementen zijn geplaatst. Dit hijssysteem is geschikt voor gebruik in combinatie met ingegoten draadhulzen, gelijkliggend met het oppervlak van de unit of dieper met behulp van (KU-10, TPM) uitsparingsvormen.
Zorg dat de draad geheel naar beneden tot op de bodem van de huls gekoppeld is voordat met hijsen wordt begonnen.
Specificaties:
| THS3-Rd | Product nr. | Schroefdraad (RD) | WLL (t) | Axiale belasting (kN) | L (mm) | a (mm) | d (mm) | D (mm) | I1 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| THS3-HD-Rd12 | 61706 | 12 | 1,3 | 13 | 124 | 34 | 11 | 30 | 17 |
| THS3-HD-Rd12 | 61707 | 16 | 2,5 | 25 | 145 | 38 | 13 | 35 | 23 |
| THS3-HD-Rd12 | 61708 | 20 | 4,0 | 40 | 169 | 45 | 15 | 44 | 28,5 |
| THS3-HD-Rd12 | 62752 | 24 | 5,0 | 50 | 198 | 49 | 17 | 44 | 33,5 |
| THS3-HD-Rd12 | 62753 | 30 | 7,5 | 75 | 230 | 60 | 20 | 59 | 44,5 |
| THS3-HD-Rd12 | 62754 | 36 | 10,0 | 100 | 264 | 64 | 24 | 59 | 53,5 |
| THS3-HD-Rd12 | 62755 | 42 | 12,5 | 125 | 285 | 68 | 26 | 75 | 57,5 |
| THS3-HD-Rd12 | 60829 | 52 | 15,0 | 150 | 307 | 72 | 31 | 84 | 67,5 |
